W1Mo8Cr4VCo3高速钢
日期：2026-06-24

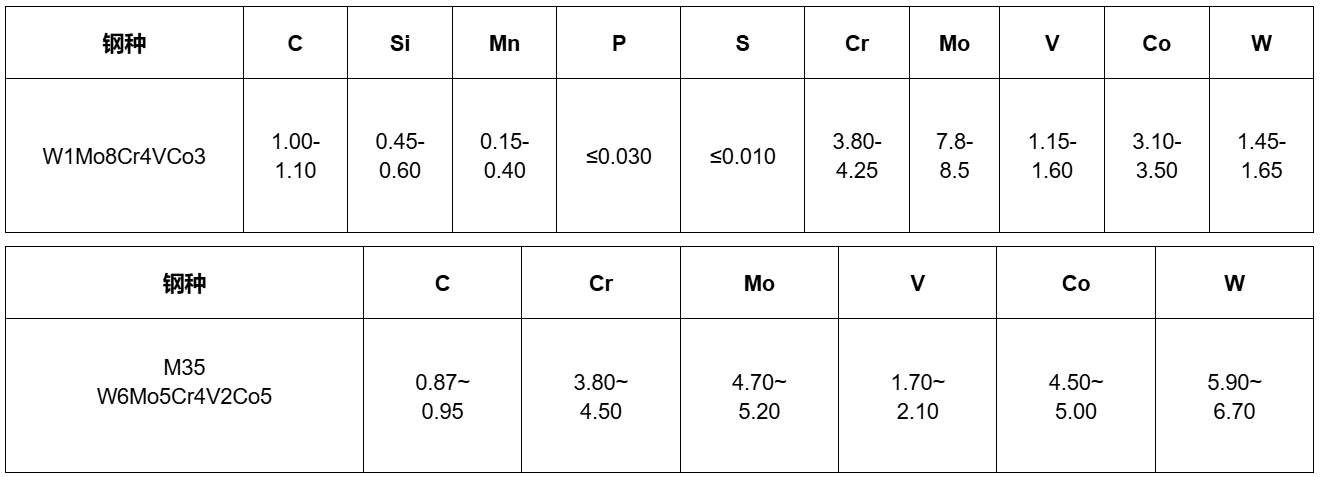

一、W1Mo8Cr4VCo3高速钢化学成分
W1Mo8Cr4VCo3韧性较好，抗崩口、抗冲击能力强 ; 含 3% 钴，红硬性、高温耐磨性好

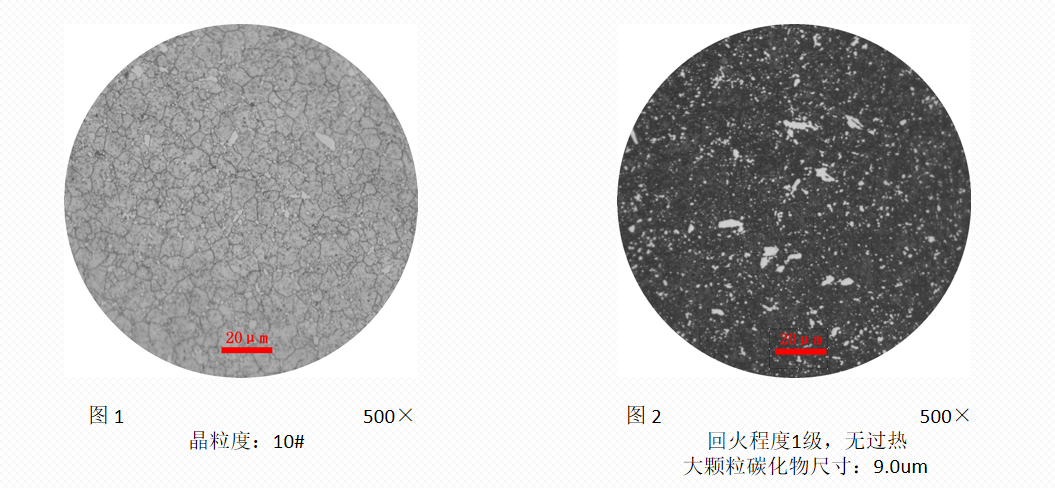

二、金相
W1Mo8Cr4VCo3晶粒度、回火组织：使用1190℃淬火+560℃*2h*3次

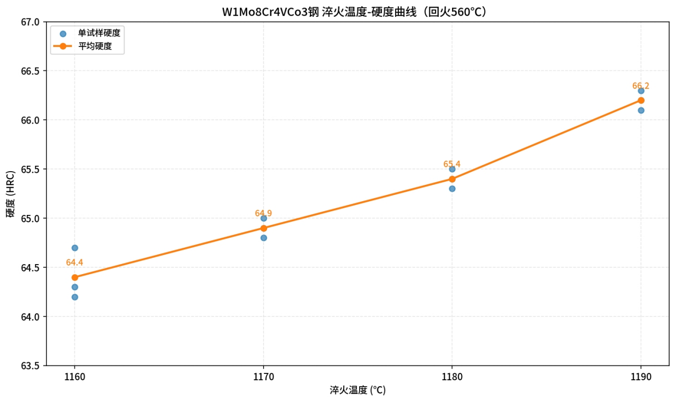

三、淬火温度-硬度曲线

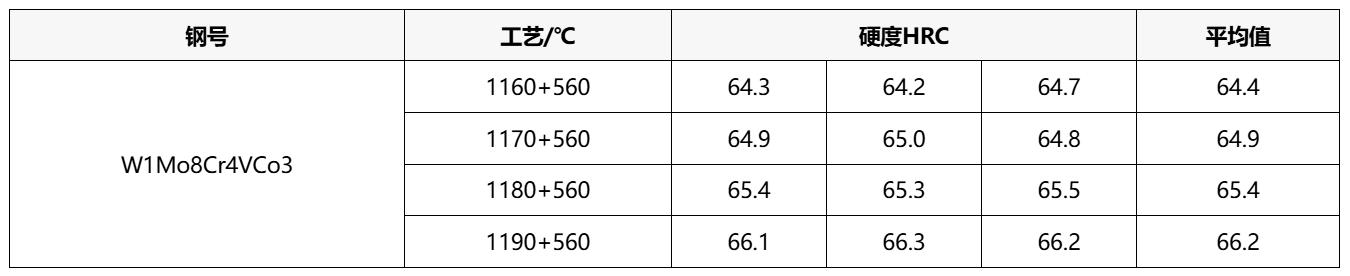

W1Mo8Cr4VCo3热处理使用560℃*2h*3次，硬度值及曲线如下所示
四、耐磨性测试

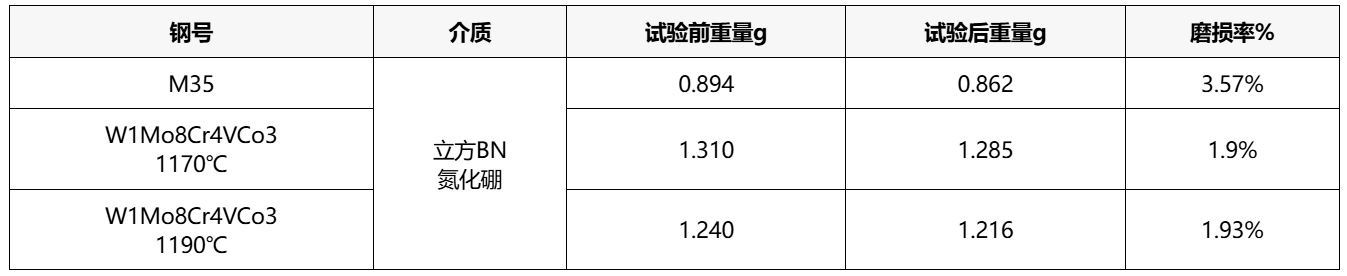

试验方案：使用M35、W1Mo8Cr4VCo3对比，摩擦介质为氮化硼，耐磨性试验参数进行对比
W1Mo8Cr4VCo3热处理方案使用1170℃与1190℃，使用560℃*2h*3次回火
