含硫易切削模具钢H11S
一、H11S的产品概述与市场定位
1、市场定位：经济型易加工改良 H11 热作模具钢
替代传统H11，主打模具配件量产降本，面向拉链头等小件锌合金压铸模、注塑模具斜顶 / 滑块客户
2、 切削性能优化：扬长避短，提升材料的适用性
常规 H11原厂 S≤0.02%，填加 S 至 0.07~0.12% 为易切削改良 H11，MnS 硫化物改善切削，但韧性、耐热疲劳下降；恰好拉链模、锌小件压铸、注塑斜顶滑块工况刚好规避高硫短板，放大易切优势
3 核心价值：兼顾基材性能，改性增效
保留传统H11基体耐热、可氮化、热处理变形小、耐磨优势；依托添加0.07~0.12% S 形成 MnS，易切削、精加工效率高、刀具损耗低、加工成本低
二、H11S的化学成分和技术特性

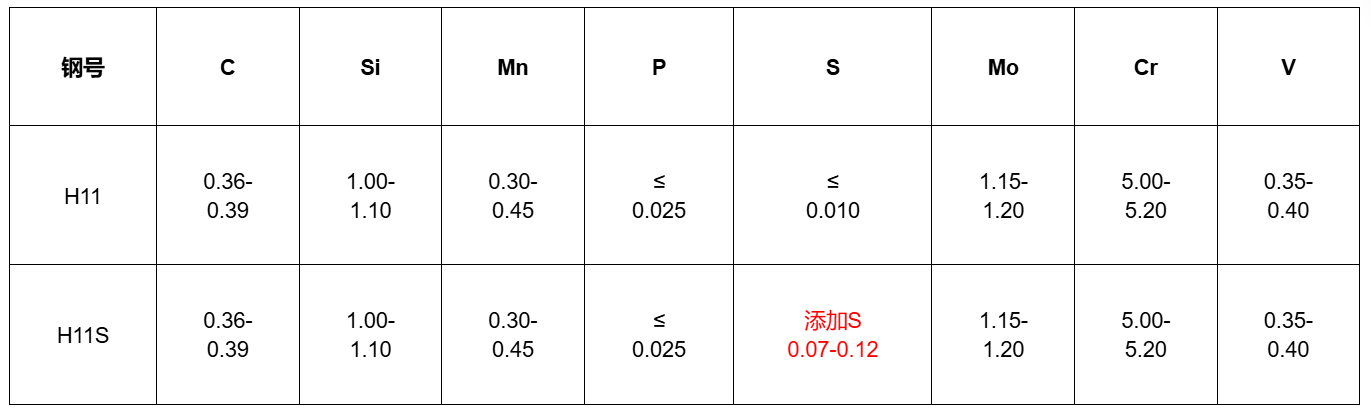

钢号 | C | Si | Mn | P | S | Mo | Cr | V |
H11 | 0.36- 0.39 | 1.00- 1.10 | 0.30- 0.45 | ≤ 0.025 | ≤ 0.010 | 1.15- 1.20 | 5.00- 5.20 | 0.35- 0.40 |
H11S | 0.36- 0.39 | 1.00- 1.10 | 0.30- 0.45 | ≤ 0.025 | 添加S 0.07-0.12 | 1.15- 1.20 | 5.00- 5.20 | 0.35- 0.40 |
常规 1.2343 原厂 S≤0.01%，加 S 至 0.07~0.12% 为易切削改良 H11，MnS 硫化物改善切削，但韧性、耐热疲劳下降；恰好拉链模（锌合金压铸）、注塑斜顶滑块工况刚好规避高硫短板，放大易切优势。

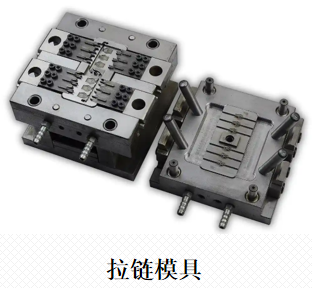

三、含硫易切削模具钢H11S主要应用一：拉链模具、小件锌合金压铸模具
适配原因：
1、拉链模具型腔细碎复杂，易切削优势最大化
拉链模布满细密齿槽、细小镶件，铣齿、雕刻、小孔加工量大；MnS 改善切削，断屑好、不粘刀、刀具损耗低，大批量开模加工成本大幅优于传统低硫 H11
2、拉链模成型温度低，无恶劣热冲击
塑胶 / TPU 拉链成型模温≤220℃，冷热冲击小，规避高硫热裂弊端，基材耐磨可氮化满足量产
3、锌液 390~430℃温度低、锌压产品多为拉链头、小卡扣，模仁尺寸偏小，不需要高韧性母材；基材耐磨抗粘模，高硫优化机加工、实现压铸量产降本

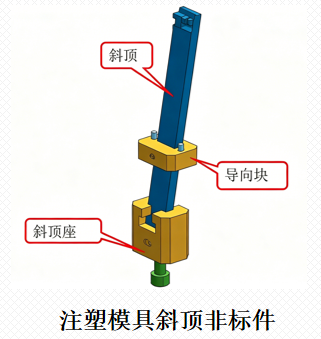

四、含硫易切削模具钢H11S主要应用二：注塑模具斜顶、滑块
适配原因：
1、加工优势
斜顶、滑块属于非标小件，外形异形、配合槽、避空位、斜孔多，机加工、线割、打磨工序多；S=0.07~0.12% 易切削，车铣钻加工顺畅，交货更快、加工费更低，适合批量生产
2、工况适配
注塑温度温和无高热冲击，工件仅受往复摩擦、无重载冲击，规避高硫韧性短板；基材热处理变形小、可氮化耐磨，满足精密装配与耐磨使用要求。
五、含硫易切削模具钢H11S的纯净度水平

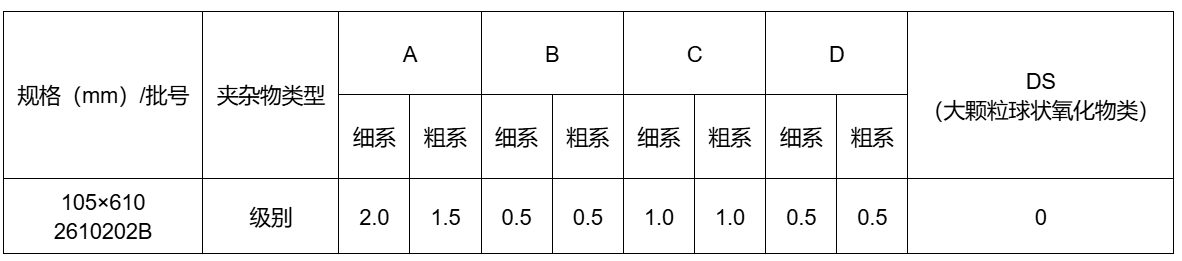

规格（mm）/批号 | 夹杂物类型 | A | B | C | D | DS （大颗粒球状氧化物类） | ||||
细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |||
105×610 2610202B | 级别 | 2.0 | 1.5 | 0.5 | 0.5 | 1.0 | 1.0 | 0.5 | 0.5 | 0 |

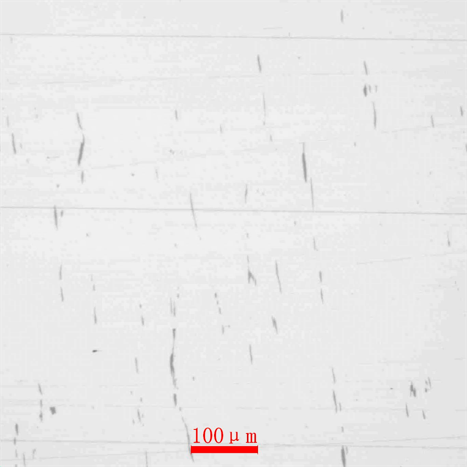

含硫钢冶炼改善硫化物夹杂形态：VD + 钙线喂丝钙处理，可改善、变性 MnS 硫化物夹杂，能有效降低长条状硫化物夹杂形成

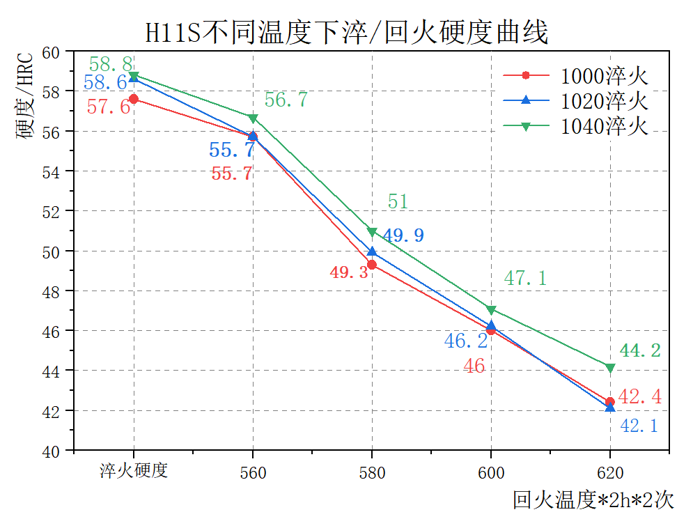

六、H11S的淬回火硬度曲线
推荐客户热处理工艺采用1000-1020℃淬火，590-610℃回火，44-46HRC
